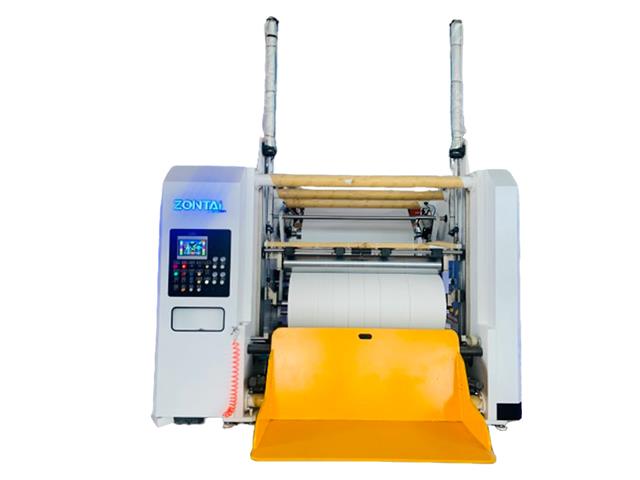

Máquina cortadora rebobinadora de tambor de doble fondo de alta velocidad, Máquina convertidora de papel:
La máquina rebobinadora de corte longitudinal se utiliza principalmente para cortar papel artesanal, papel de periódico, papel de silicona, papel térmico, papel acanalado, papel de sublimación, Papel glassine, papel revestido de doble cara, papel reciclado, papel borad, etc., rango de ancho de 1600-3000 mm.
1. Rango de grosor del papel: (gr/m²): 40-500 g/m2
2. Rollo madre (Rollos desenrolladores)
Ancho: 1600 mm-3000 mm
Núcleo de mandriles: 3, 4, 6, 12 pulgadas
Diámetro máximo: 1500 mm o máx. 2100 mm
Peso máximo: 4000 kg o más
3. Rollo de rebobinado (rollos de salida)
Núcleo del eje de aire: 3, 4 o 6 pulgadas
Diámetro máximo: 1200 mm-1500 mm
4. Tamaño de corte longitudinal: Ancho mínimo: 100 mm
Portacuchillos: Cuchilla de corte circular normal o Cuchilla circular neumática (se puede elegir)
5. Velocidad de trabajo: 600 m/min.
6. Características:
Desbobinador sin eje, controlado por freno neumático (controlado por motor como opcional).
Sistema de guía electromecánico
Rodillo arqueado (Rodillo banana) con control hidráulico
Sistema de soplado de borde de papel
Rebobinadora 2 rodillos de tambor con 2 motores
Expulsor automático para rollos terminados
Sistema hidráulico de descarga de rollos terminados y carga a nivel del suelo.
Parámetros principales:
Model |
ZTM-F 1600 |
ZTM-F 2500 |
ZTM-F3000 |
Jumbo roll width |
1600mm |
2500mm |
3000mm |
Diameter of Unwinder roll |
1200mm |
1200mm |
1200mm |
Diameter of rewinding roll |
1000mm |
1000mm |
1000mm |
Inner dia.of paper core |
3’’, 4'', 6’’ ,12'' |
3’’, 4'', 6’’ ,12'' |
3’’, 4'', 6’’ ,12'' |
Slitting speed |
8-600m/min |
8-600m/min |
8-600m/min |
Tolerance of EPC |
≤0.1mm |
≤0.1mm |
≤0.1mm |
Min.width of produce |
50mm |
50mm |
50mm |
Weight |
15000Kg |
18000Kg |
22000Kg |
Opcional:
1 cuchillo circular neumático.
2, Desbobinador 2 frenos neumáticos cambio a 2 Motores+2 inversores + reductores y celda de carga para control automático de tensión.
3, sistema automático de movimiento de cuchillas neumáticas.
4, eje de aire adicional de 3 pulgadas, 4 pulgadas, 6 pulgadas.
